一、UHPC 高脚杯核心生产工艺
1. 定制模具与双曲线成型工艺
采用与产品造型 1:1 匹配的 UHPC 专用定制钢模，针对高脚杯 “上宽 – 中窄 – 下宽” 的双曲线轮廓，通过分段式模具设计实现曲面无缝成型。模具内壁经镜面抛光处理，粗糙度≤Ra1.6μm，配合专用水性脱模剂，确保构件表面无拼缝、气泡，还原极简艺术质感，避免后期修补瑕疵。
2. UHPC 材料制备与密实浇筑工艺
采用超高性能混凝土配方，无粗骨料、低水胶比（≤0.2），通过微丝钢纤维增强实现超高强度与韧性。材料制备阶段采用强制式搅拌机高效搅拌（搅拌时间≥5 分钟），控制钢纤维分散均匀无团聚；浇筑过程采用分层振捣 + 真空辅助成型工艺，消除内部气泡与分层缺陷，保证构件致密性，抗压强度可达 150MPa 以上。
3. 蒸汽养护与性能强化工艺
浇筑完成后先静停养护 24 小时，随后进入高温蒸汽养护阶段（养护温度 80-90℃，恒温养护 48 小时），加速水化反应，使 UHPC 强度快速增长至设计强度的 90% 以上，同时提升材料耐久性、抗渗性与抗冻融性能，满足户外长期使用需求。

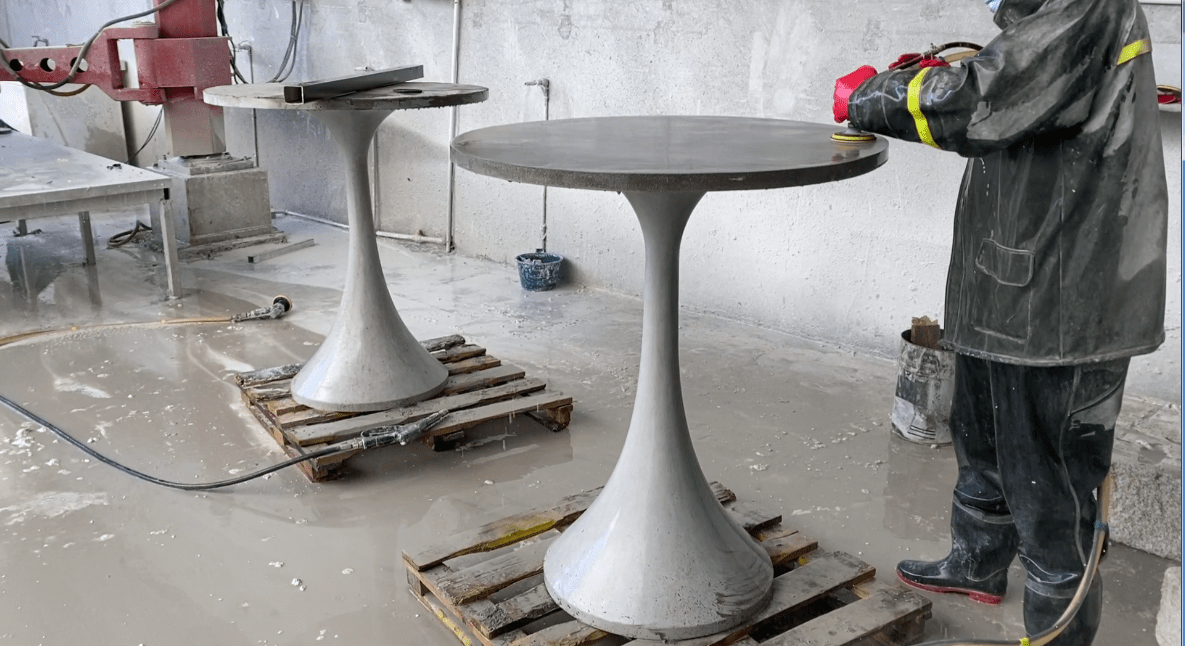

4. 后期精修与表面防护工艺
脱模后进行人工精细打磨，去除表面微小瑕疵与脱模痕迹，再通过渗透型耐候保护剂喷涂处理，形成致密防护层，提升构件抗紫外线、抗污、防腐蚀性能，延长户外使用寿命，同时保留混凝土细腻的哑光质感。
二、标准化制作流程
（一）：模具定制与材料准备
- 三维建模与模具深化：基于产品造型参数，设计分段式定制钢模，确保双曲线轮廓的成型精度，预留脱模斜度与吊装点位；
- 原材料计量与预处理：按 UHPC 配方精准计量水泥、硅灰、超细粉、钢纤维、高效减水剂等原料，进行预混合处理，确保配比精准；
- 模具清理与预处理：模具内壁抛光、涂刷脱模剂，安装预埋件（如吊装件、固定件），确保浇筑时定位精准。
（二）：浇筑成型与养护
- UHPC 浆料制备：强制式搅拌机高效搅拌，控制浆料坍落度与流动性，确保钢纤维均匀分布，浆料性能稳定；
- 分层浇筑与振捣：分层浇筑浆料，配合高频振捣棒振捣密实，再通过真空辅助工艺消除内部气泡，确保构件内部无缺陷；
- 静停与蒸汽养护：浇筑完成后静停 24 小时，待构件初凝后进入蒸汽养护室恒温养护，直至强度达标。
（三）：脱模、处理与质检
- 脱模与初检：构件冷却后脱模，进行外观尺寸初检，检查表面是否存在气泡、裂缝、变形等缺陷；
- 打磨与表面处理：人工打磨瑕疵，喷涂耐候保护剂，提升表面质感与防护性能；
- 终检与包装：进行强度、尺寸、外观等全项检测，合格后编号包装，附带安装说明书与质检报告发货。
