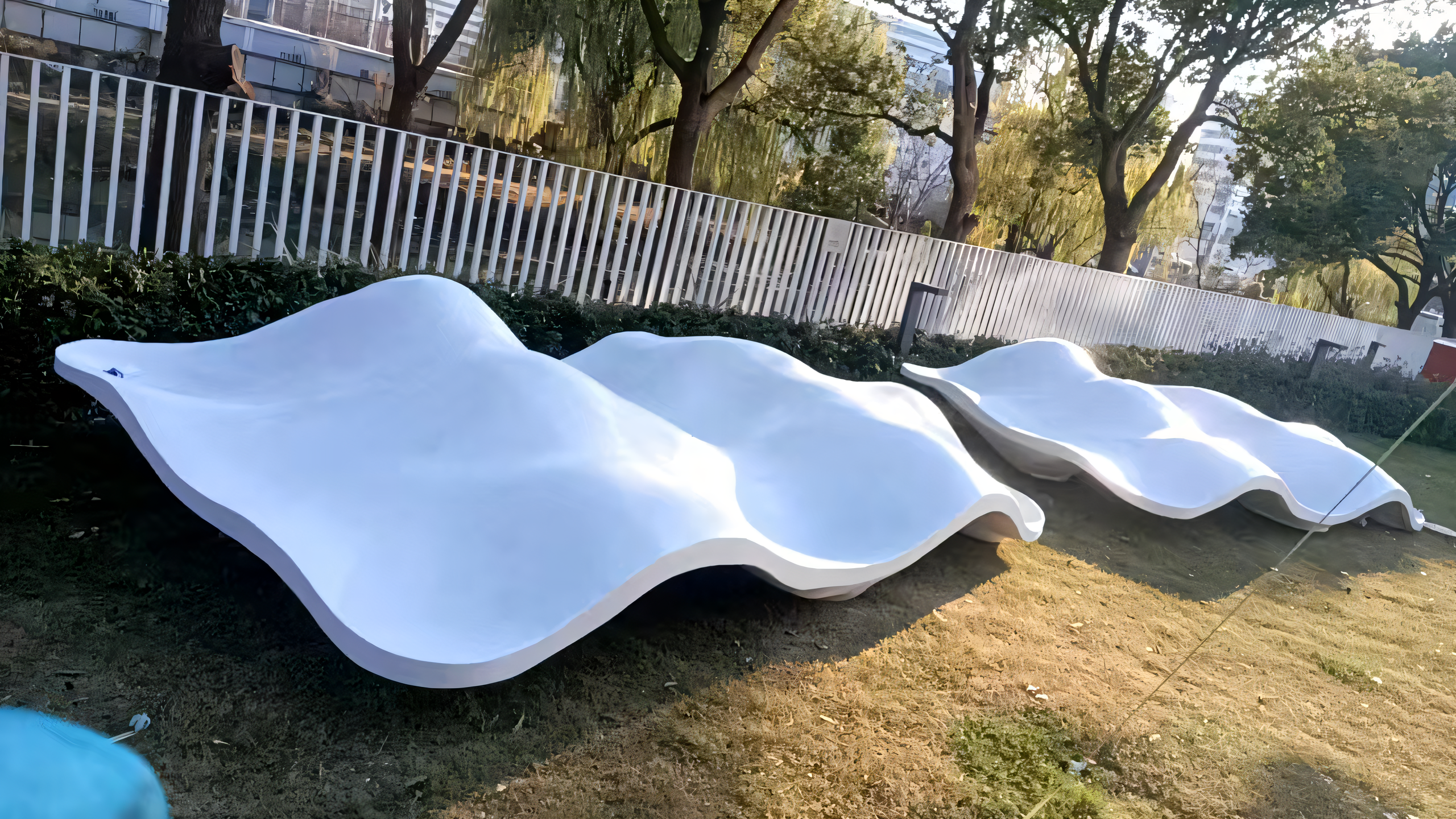

UHPC 波浪造型构件，是阿尔博专为户外景观打造的高性能清水混凝土构件，以流畅的曲面形态和优异的耐候性能，成为现代景观设计的热门选择。以下为 UHPC 波浪造型构件从设计到成品的完整生产工艺流程：
1. 设计与模具制备：数字化复刻曲面形态
基于UHPC 波浪造型构件的三维模型，通过参数化设计完成构件分块与结构优化，兼顾力学性能与现场安装精度。采用五轴 CNC 加工中心或 3D 打印技术制作高精度模具，模具表面经镜面抛光处理，精度可达 ±0.02mm，完整复刻每一处起伏的曲面肌理，为 UHPC 构件的 “清水效果” 奠定基础。模具内涂刷专用脱模剂，并完成预埋件（吊装、安装用）的精确定位与固定。
2. UHPC 基体材料制备：高性能配比与精准搅拌
采用 UHPC 专用配方，以高标号水泥、硅灰、超细石英砂为基体，辅以高效减水剂、高强钢纤维（或有机纤维）。通过自动化配料系统将原料误差控制在 ±0.5% 以内，使用强制式搅拌机进行干料预拌 + 纤维缓投工艺：先干拌粉料 60 秒，再通过专用设备均匀撒入钢纤维并继续搅拌，确保纤维无团块、呈均匀悬浮态分布，最终形成具有自密实性的均匀浆料，保障 UHPC 材料性能稳定。
3. 浇筑成型：真空辅助工艺实现曲面密实
将搅拌完成的 UHPC 浆料注入模具，针对复杂波浪曲面，采用真空辅助成型技术：在模具内施加 – 0.08~-0.09MPa 的负压环境，配合高频微幅振动台（频率 200Hz、振幅 0.3mm）进行振捣，有效排除浆料内的气泡，使构件密实度达 99.8%，气泡率较传统工艺降低 90%，保证曲面无麻面、无气孔，完美呈现流畅的波浪形态，打造高品质 UHPC 清水效果。
4. 养护与脱模：高温蒸汽固化保障性能
浇筑完成后，构件先在常温下静停初凝，随后进入 90℃恒温蒸汽养护室进行 48 小时以上的连续养护，严格控制升降温速率，避免温差应力导致开裂。养护后构件抗压强度可达 150MPa 以上，孔隙率压缩至 3% 以下，抗氯离子渗透性能优异，满足户外长期耐候需求。养护完成后进行脱模，检查构件完整性，对细微缺陷进行修补，确保 UHPC 构件的结构强度与外观质量。
5. 饰面处理与成品保护：户外耐候强化
脱模后的构件经精细打磨，去除飞边毛刺，保留细腻的 “肌肤纹理”。随后进行表面处理：可通过打磨、酸洗或喷涂专用耐候保护剂，形成致密的防护层，提升抗紫外线、抗冻融与抗污染性能，确保户外环境中不易变色、泛碱，延长 UHPC 景观构件的使用寿命。最终完成成品检验，按模块化方式包装，运输至现场进行吊装与拼接安装，适配各类户外景观工程需求。
